Merhaba,

vCenter Server 7 ve Diskler isimli bu yazımda vCenter Server 7 ‘nin disk yapısı ile ilgili detaylı bilgi vereceğim. vCenter Server Appliance 6.7 ile vCenter Server 7 arasında önemli farklılıklar bulunuyor.

Bunlardan birtaneside disk yani VMDK ile ilgilidir. vCenter Server 6.7 ‘de 13 adet VMDK bulunurken vCenter Server 7 ile birlikte virtual machine üzerindeki VMDK sayısı 16 adet’e çıkmış bulunuyor. Aslında çok detay bir konu ancak yinede sizinle paylaşmak istedim.

vCenter Server 7 ve Diskler

Aşağıda vCenter Server 6.7 ile birlikte gelen disklerin listesini ve detaylarını paylaşacağım. vCenter Server 7 ‘de buna ek olarak 3 adet disk geldi.

Disk
(VMDK)
Default Size
(Tiny with Default Storage Size)
Mount Point Purpose
VMDK1 12GB / (10GB)
/boot (132MB)
SWAP (1GB)
kernel dosyalarının ve boot dosyalarının saklandığı yerdir.
VMDK2 1.8GB /tmp vCenter Server servisleri tarafından oluşturulan veya kullanılan geçici dosyaları depolamak için kullanılan yerdir.
VMDK3 25GB SWAP memory yetersiz geldiğinde swap alanı olarak kullanılır.
VMDK4 25GB /storage/core core dump dosyalarının saklandığı yerdir.
VMDK5 10GB /storage/log vCenter Server ve Platform Services Controller tüm log dosyalarının saklandığı yerdir.
VMDK6 10GB /storage/db VMware Postgres database storage bölümü
VMDK7 5GB /storage/dblog VMware Postgres database logging bölümü
VMDK8 10GB /storage/seat Stats, Events, Alarms ve Tasks (SEAT) saklandığı PostgreSQL bölümüdür.
VMDK9 1GB /storage/netdump VMware Netdump collector repository bölümüdür. ESXi host’un dump dosyaları saklanır.
VMDK10 10GB /storage/autodeploy VMware Auto Deploy repository bölümüdür. ESXi host’un boot olmasını sağlayan dosyalar saklanır.
VMDK11 10GB /storage/imagebuilder VMware Image Builder repository’sidir. Burada VIB, driver, software depot dosyaları saklanır.
VMDK12 100GB /storage/updatemgr Virtual machine ve ESXi host’ların patch ve update dosyalarının saklanır.
VMDK13 50GB /storage/archive VMware Postgres database WAL log dosyaları

Şimdi yukarıda belirtmiş olduğum 13 adet vmdk’ya ek olarak vCenter Server 7 ile birlikte 3 adet daha disk eklenmiştir. Yani vCenter Server 7 üzerinde toplamda 16 adet disk bulunmaktadır.

Yeni gelen 3 adet diskin detayları aşağıdaki gibidir.

  • vTSDB Service Repository istatistikleri için
  • vTSDB Service Repository log dosyaları için
  • Lifecycle binaries için (install, update ve upgrade).

vCenter Server üzerindeki disklerin performans verilerini vimtop üzerinden görebilirsiniz. Ben vimtop ile ilgili daha önce aşağıdaki gibi bir makale yazmıştım. Bu yazıma aşağıdaki linkten ulaşablirsiniz.

vCenter Server ve vimtop

vCenter Server 7 ve Diskler

vCenter Server 7 ve Diskler

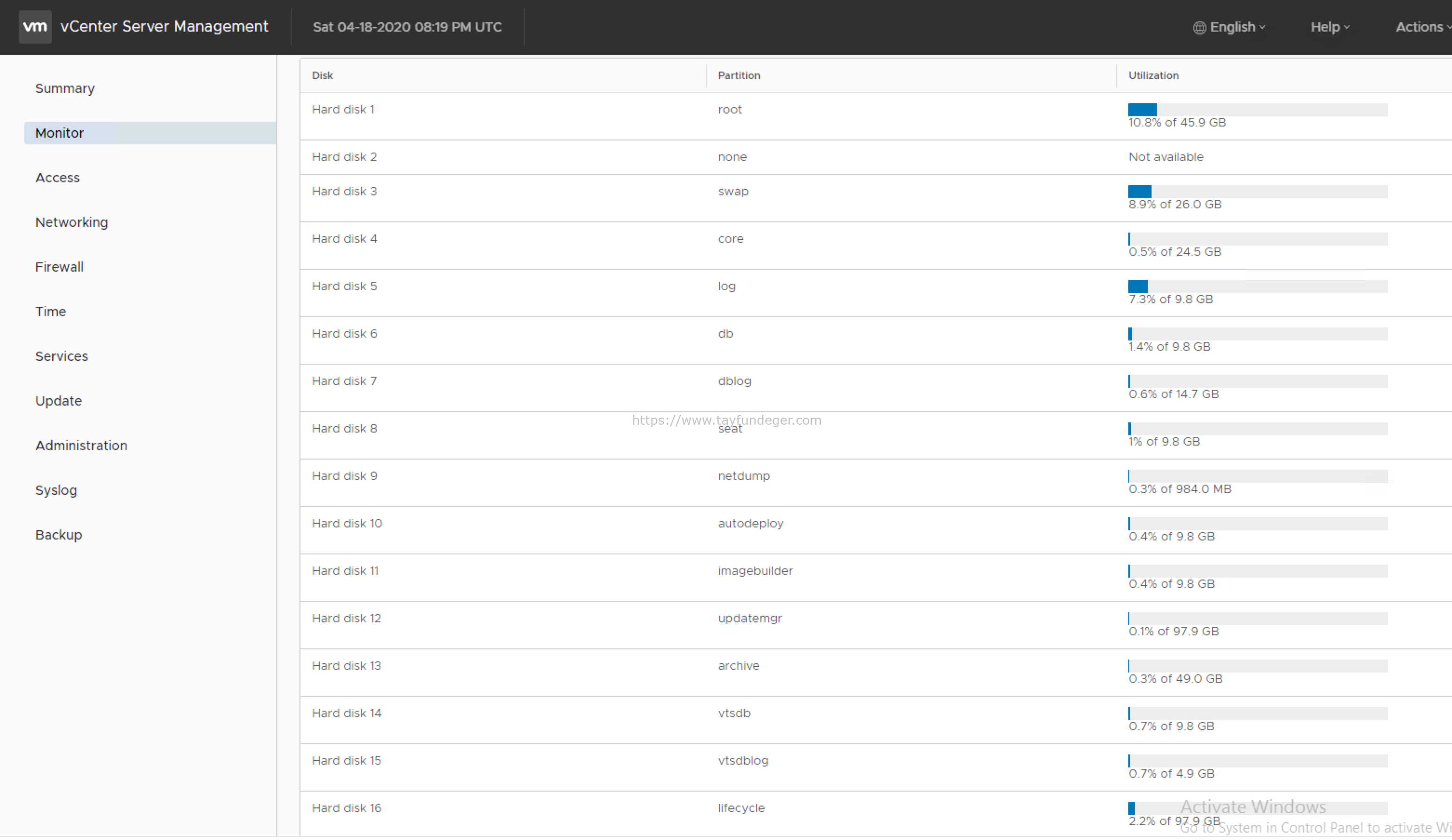

Ayrıca vCenter Server Management bölümüne giriş yaptığınızda Monitor > Disks bölümünden 16 adet diski görebilirsiniz. Bunların doluluk oranlarınıda görebilirsiniz.

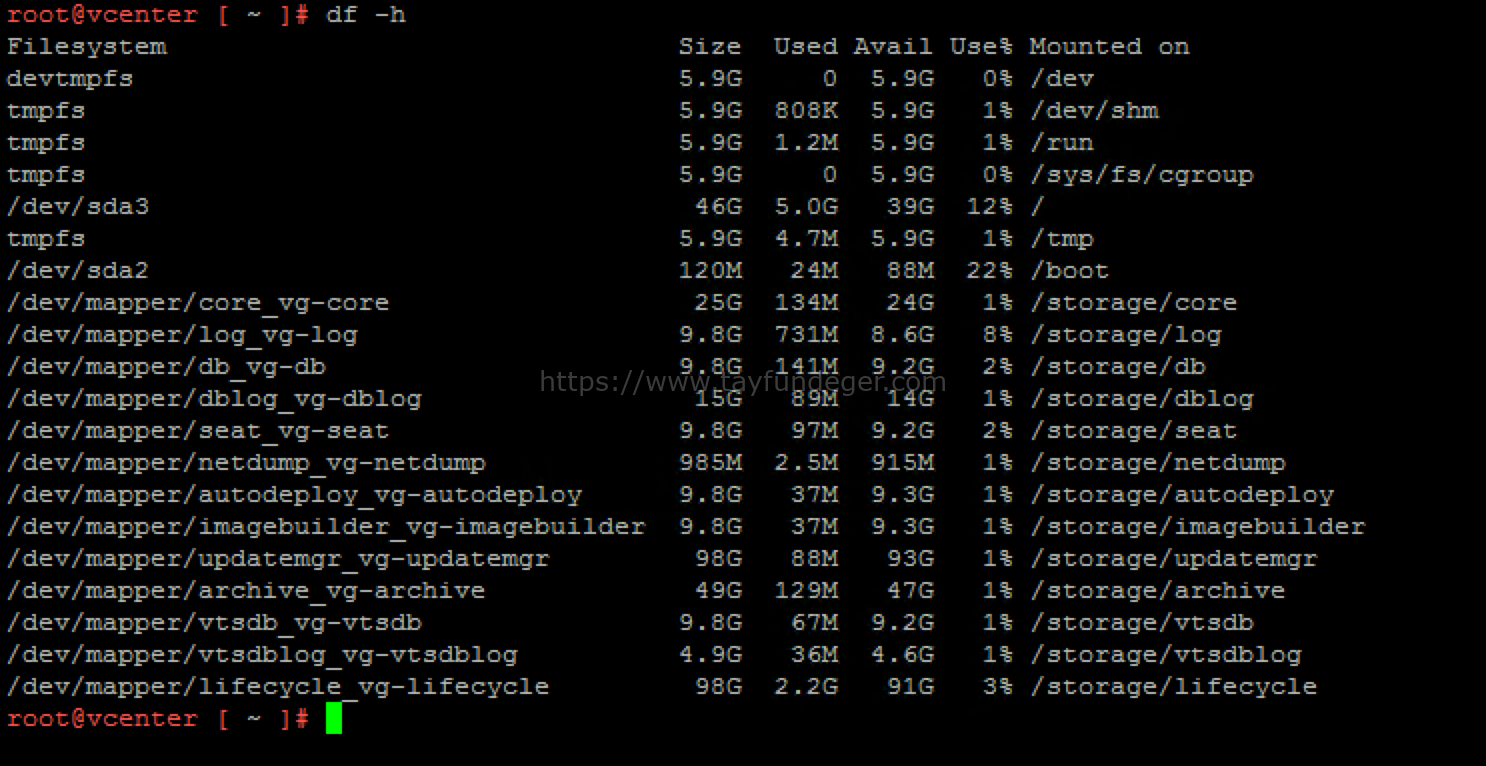

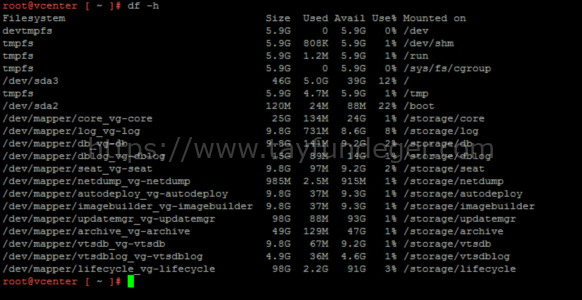

vCenter Server ‘a SSH ile bağlandığınızda df-h komutu ile diskleri listeleyebilirsiniz.

df -h ile hem diskleri listeleyebilir hemde disklerin doluluk oranlarını görebilirsiniz. Tabi doluluk oranlarını aynı zaman zamanda vCenter Server Management üzerinden de görebilirsiniz.

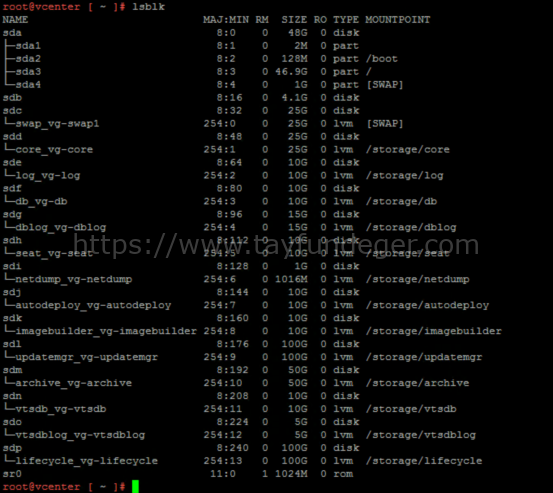

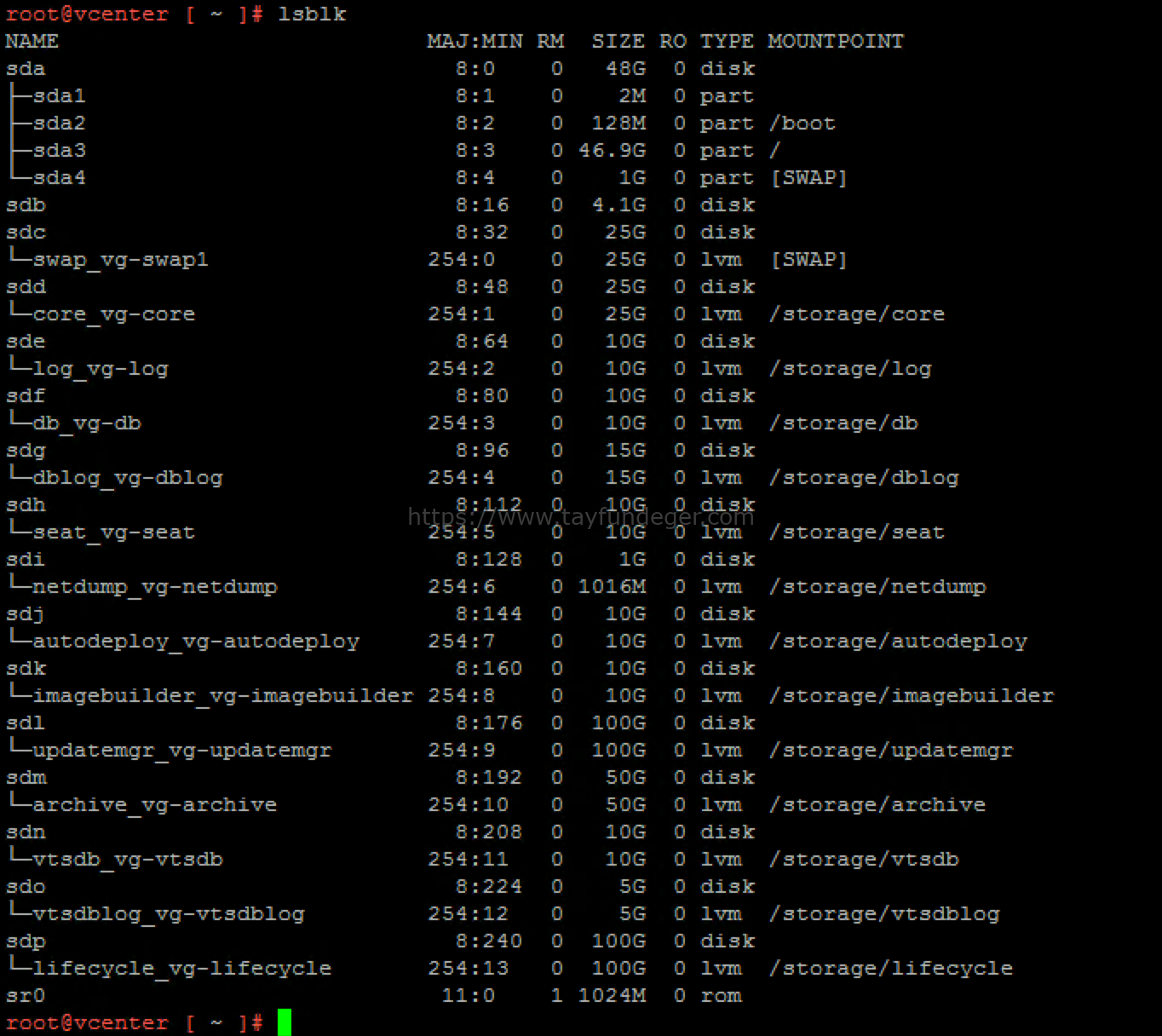

Eğer df -h komutu ile istediğiniz bilgilere ulaşamadıyasnız, lsblk komutunu kullanarak disk kırılımlarını görebilirsiniz. Böylece diskler altında bulunan partition’larında hiyerarşik yapısını görebilirsniz

Umarım faydalı olmuştur.

İyi çalışmalar.
