Merhaba,

Bir önceki sürümde Cluster içerisinde bulunan ESXi host’lar üzerine VIB dosyalarını yüklemiştik. Kontrol ettiğimizde başarılı bir şekilde kurulumun tamamlandığını gördük. Cluster status kısmı yeşil olarak gözükmekteydi. ESXi host’a bu VIB dosyaları yüklendikten sonra ne gibi değişiklikler oldu size bunları göstermek istiyorum.

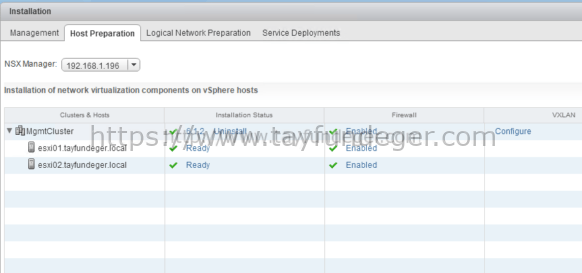

Host Preparation bölümünden Install butonuna bastığımızda,

  • VIB dosyaları ESXi host’lar üzerine gönderilir.
  • User World Agent (UWA) dosyaları yüklenir.
  • Installation işlemleri tamamlandıktan sonra artık VXLAN, distributed firewall ve distributed router özelliklerini kullanabiliyoruz.

1

Verify NSX User World Agent (UWA) Status:

User World Agent (UWA), ESXi host üzerinde netcpad ve vsfwd servislerini kullanır. UWA, SSL kullanarak NSX Controller üzerinde bulunan Control plane ile haberleşir ve NSX Controller ile hypervisor kernel module’leri arasında aracılık yapar.

UWA’nın durumunu kontrol etmek için SSH ile ESXi host’a bağlanıyoruz.

2

/etc/init.d/netcpad status

Yukarıdaki komut ile netCP agent servisinin çalıştığını görüyoruz.

3

Ayrıca;

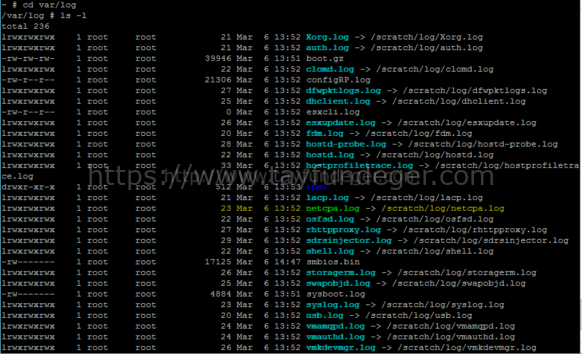

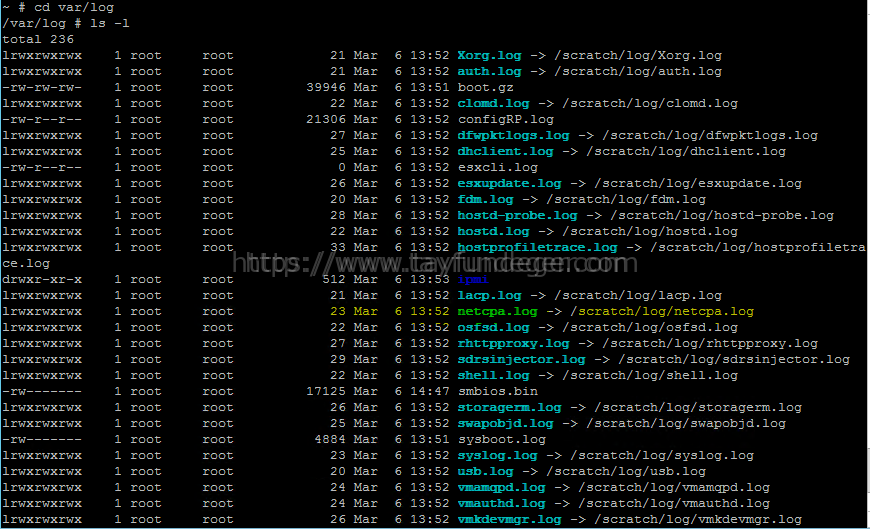

cd /var/log ile log’ların bulunduğu dizine girip buradan netcpa.log dosyasının oluştuğunuda görebiliriz.

UWA agent’inin doğru bir şekilde yüklendiğini gördük. Şimdi ise VIB dosyalarını kontrol edeceğiz.

Verify NSX VIBs:

Bir önceki bölümde Agent kurulumunda hangi VIB dosyalarının yüklendiğinden belirtmiştim. Bunlar;

  1. esx-vxlan
  2. esx-vsip
  3. esx-dvfilter-switch-security

4

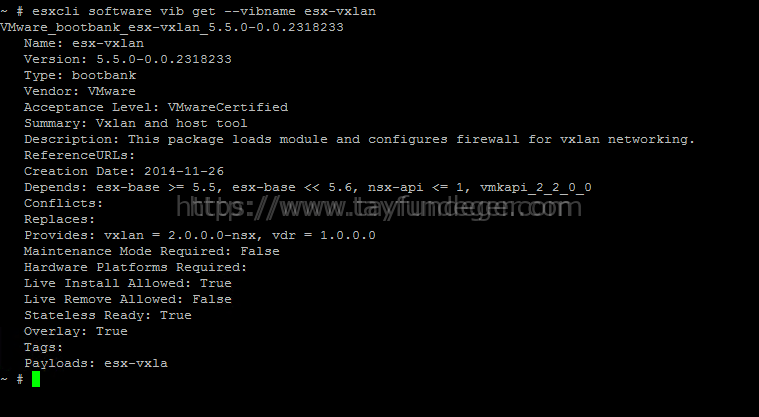

İlk olarak esx-vlan vib’ini kontrol ediyorum.

esxcli software vib get –vibname esx-vlan

Yukarıdaki komutu çalıştırdığımızda bize vib ile ilgili bilgiler geliyor. Zaten kurulu olmasaydı yukarıdaki gibi bir ekran ile karşılaşmazdınız. Creation Date’inden bu vib’in yüklenme zamanını görebilirsiniz.

Description: This package loads module and configures firewall for vxlan networking.

5

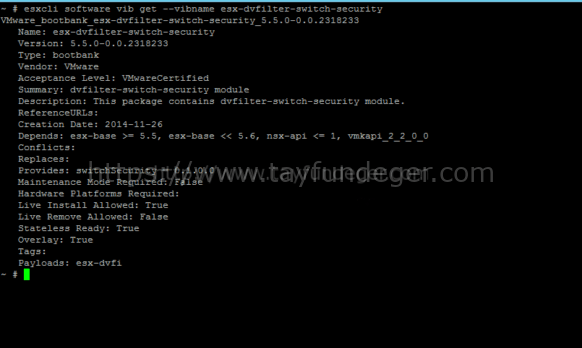

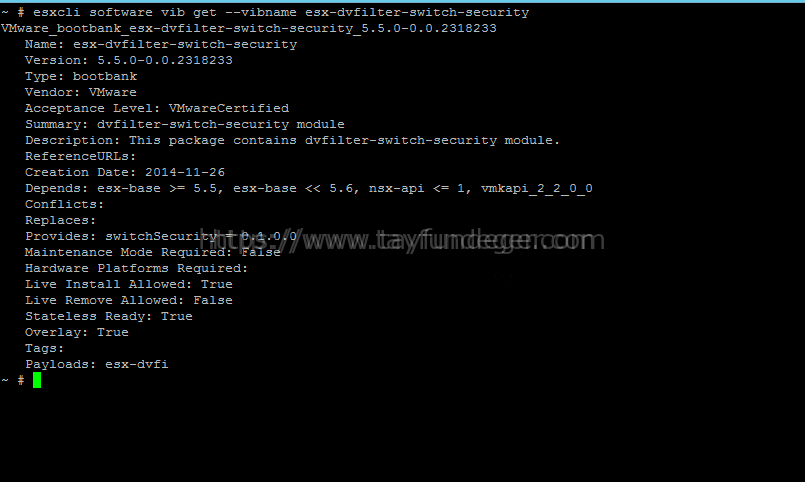

esxcli software vib get –vibname esx-dvfilter-switch-security

Description: This package contains dvfilter-switch-security module.

6

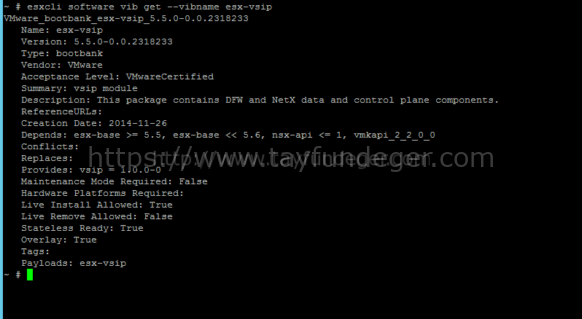

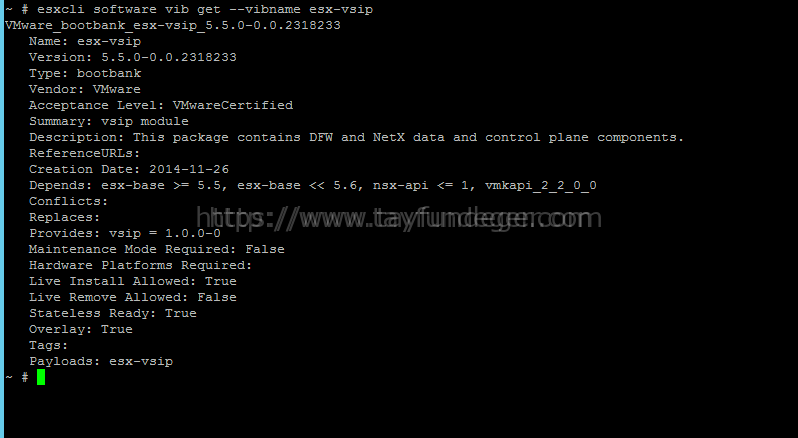

esxcli software vib get –vibname esx-vsip

Description: This package contains DFW and NetX data and control plane components.

Yukarıdaki örneklerde de görüldüğü üzere VIB dosyalarımız başarılı bir şekilde yüklenmiş. Zaten yüklü olmasaydı komutu çalıştırdığınızda hata alırdınız. İlerleyen zamanlarda vib dosyalarının manuel olarak nasıl install edildiğini anlatacağım.

Bir sonraki bölümde VXLAN konfigurasyonu ile ilgili çeşitli bilgiler vereceğim.

Umarım faydalı olmuştur.

Teşekkürler.
