VMware Home Lab

Merhaba,

2014’de kullanmış olduğum LAB ortamını değiştirmeye karar verdim ve farklı bir donanım topladım. Eskiden kullanmış olduğum donanım i3 işlemcili olduğu için virtual machine’lerin power on olması sırasında oldukça zorlanma oluyordu. Ayrıca kullanmış olduğum anakart’ın maksimum 32 GB ram desteklemeside bana bazı durumlarda yetersiz geliyordu. Biliyorsunuz ki yeni ürünler daha yüksek donanım gereksinimleri ile çıkıyor. Bundan dolayıda CPU ve Memory tarafında darboğazlar meydana gelmeye başlamıştı.

Lab ortamımda önceden 3 tane ESXi var iken, yeni topladığım donanımlar ile bunu 2 ‘ye indirmeyi karar verdim. ESXi0 ve ESXi1 olmak üzere 2 tane host’a sahibim.

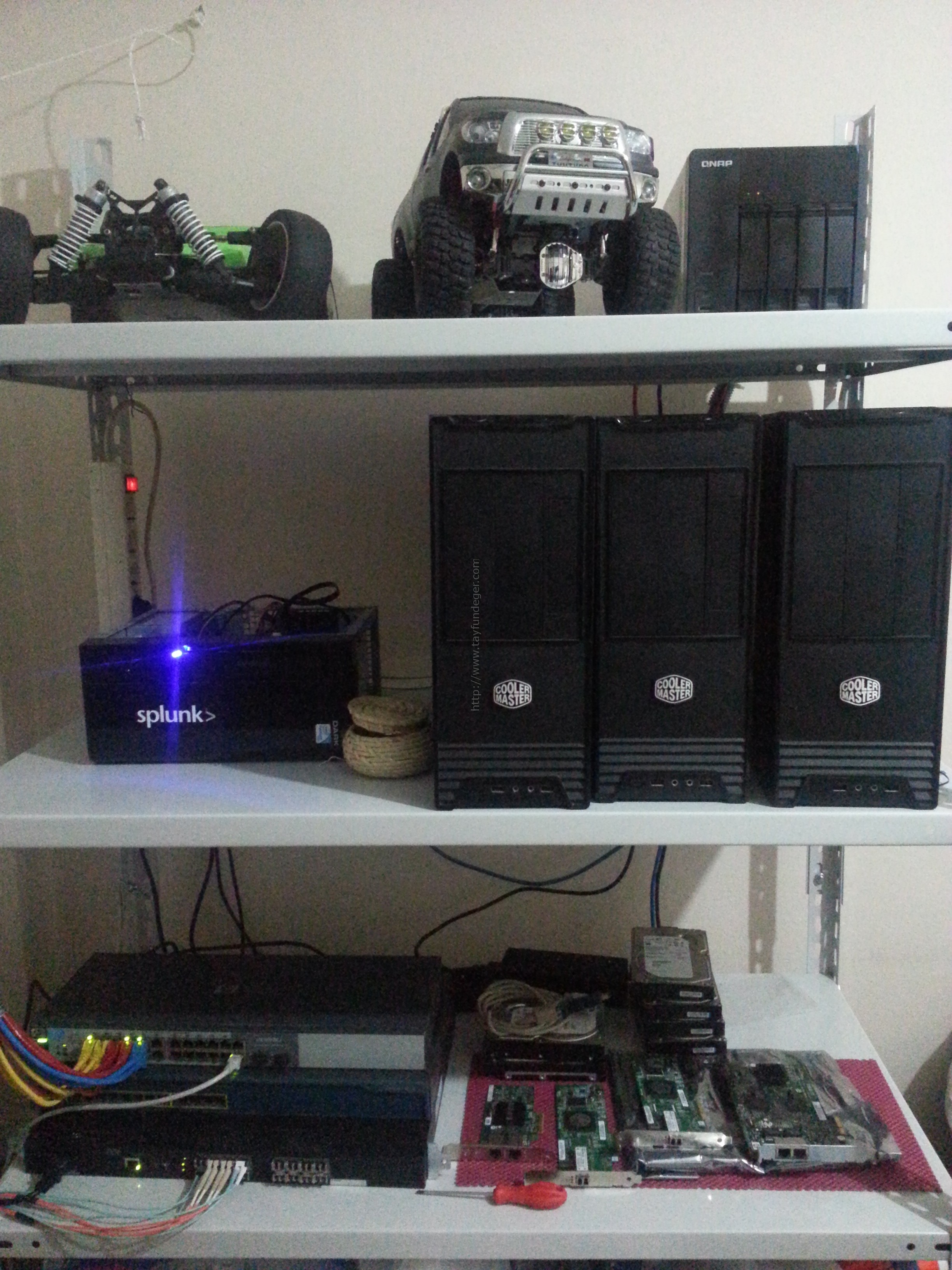

4081

Yeni kullanmış olduğum ortamda aşağıdaki donanımları kullandım.

ESXi0:

  • MSI X79-GD45 Plus Anakart
  • 8x8GB Corsair Vengeance DDR3 1600mhz Ram
  • Intel Xeon E5 2670 , 64GB RAM
  • 16GB USB Flash bellek üzerinden boot.
  • RAID 0, 2x Seagate Constellation ES
  • 1x HP NC364T quad port ethernet
  • 1x Qlogic QLE2464 Quad port HBA

ESXi1:

  • MSI X79-GD45 Plus Anakart
  • 8x8GB Corsair Vengeance DDR3 1600mhz Ram
  • Intel Xeon E5 2670 , 64GB RAM
  • 16GB USB Flash bellek üzerinden boot.
  • RAID 0, 2x Seagate Constellation ES
  • 1x HP NC364T quad port ethernet
  • 1x Qlogic QLE2464 Quad port HBA

Mainboard:

Her host üzerinde aynı donanımı kullandım ileride bana bir sorun çıkarmaması için. Ben önceki lab ortamında LGA1155 chipset’li anakart’lar kullanmıştım. Yeni Lab ortamında ise LGA2011 tabanlı high level anakart’lar kullandım. Bugün piyasaya baktığınızda LGA2011 ile LGA1155 chipset’li anakart’ların fiyat olarak birbirine yakın olduğunu görebilirsiniz. Ancak anakart’ların size sunmuş olduğu özellikleri incelediğinizde LGA2011’in daha üst bir seviye anakart olduğunu farkettim. Ben anakart olarak MSI X79-GD45 Plus ‘ı tercih ettim.

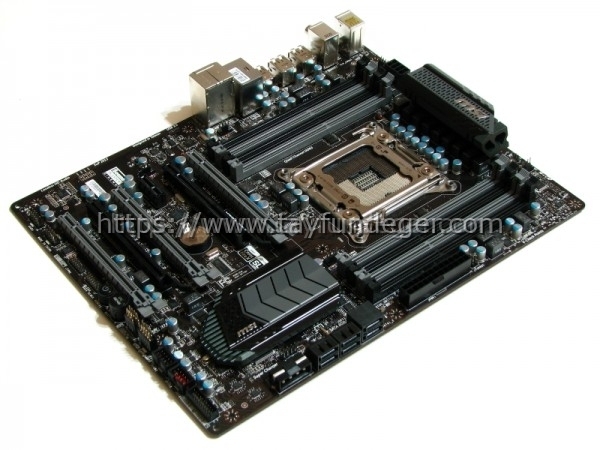

MSI-X79A-GD45-Plus

  • Marka: MSI
  • Model: X79A-GD45 Plus
  • Yonga seti: Intel X79
  • İşlemci desteği: Intel LGA 2011 yuvasına uyumlu Core i7 işlemciler
  • Bellek desteği: 8 x DIMM, maksimum 128GB, DDR3 1333, 1600, OC ile 2400MHz.
  • Genişleme yuvaları: 5 x PCIex16, 1 x PCIex1
  • Depolama: 4 x SATA 3Gb/s, 2 x SATA 6Gb/s
  • RAID: 0, 1, 5 ve 10
  • Ses: Realtek ALC892, 7.1 kanal
  • Ağ: Intel 82579
  • Arka panel bağlantıları: 2 x PS/2, 6 x USB 2.0, 2 x USB 3.0, Optik/koaksiyel/analog ses çıkışları, LAN (RJ45), BIOS resetleme butonu
  • Dahili bağlantılar: 2 x USB 2.0, 1 x USB 3.0, 4 x fan bağlantı yuvası,
  • Form faktörü: ATX, 305 x 244mm

Yukarıda anakart’ın özelliklerini görebilirsiniz.

Ben anakart üzerinde 8 tane Corsair Vengeance DDR3 1600mhz Ram kullandım. Bu anakart’lar quad channel çalıştığı için aynı ram modellerini tercih etmeniz sizin için daha iyi olacaktır. Ayrıca anakart’ın spec’lerini incelediğinizde 128GB ram desteğinin olduğunu görebilirsiniz. 128GB ram desteği var ancak tek modül 16GB DDR3 ram bulmak neredeyse imkansız gibi birşey:) Tabi anakart’ı daha detaylı incelediğinizde aslında anakart’ın bir performas anakart’ı olduğunu görebilirsiniz. Yani overclock için dizayn edilmiş komple. Bundan dolayıda üzerinde kullanılan kapasitörler oldukça kaliteli.

Processor:

Aslında benim için önemli olan bölümlerden birtaneside işlemci oldu. LGA2011’in çok geniş bir işlemci desteği var. Buna uygun performanslı işlemciyi bulmak benim için gerçekten zor oldu. Özellikle Xeon serisini tercih edeceğim için maaliyet kısmı oldukça fazlalaştı. Intel Xeon serilerini araştırdığımda fiyat performans olarak en uygun olan ve en performanslı olan işlemci bana göre Intel Xeon E5-2670 oldu.

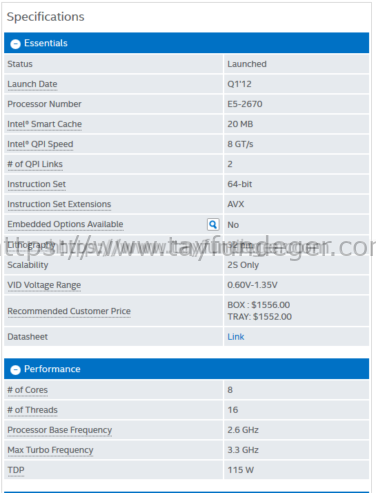

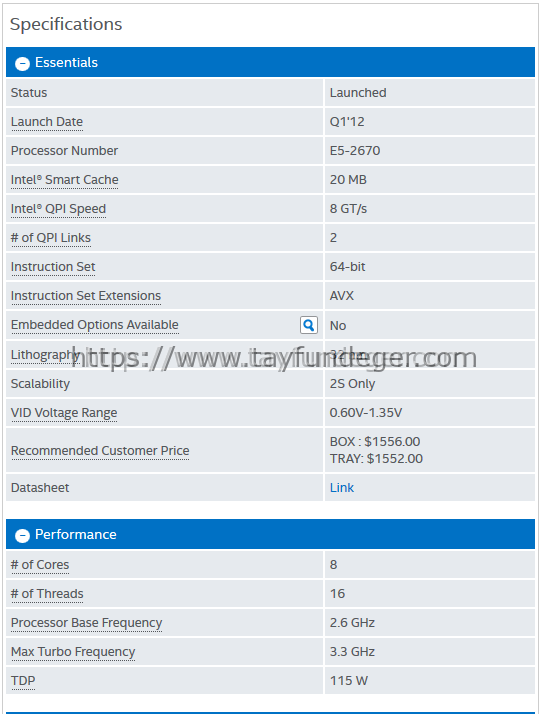

intelxeon2670

Intel Xeon 2670 Sandy Bridge işlemcimde, 20 cache bellek olması birden fazla virtual machine çalıştığı anda ortaya çıkmaya başlıyor. Ayrıca işlemcinin 8 core ve 16 threads’e sahip olmasıda ayrı bir avantaj. Bu işlemcinin bana göre birtane dezavantajı var oda IvyBridge işlemcilere göre daha fazla güç tüketmesi. Yani normalde Sandy Bridge işlemciler Ivy Bridge işlemcilere göre fazla güç tüketiyor.

Cooling:

Bu işlemciyi aldığınızda normalde soğutucu gelmiyor. Bunun için ayrıca soğutucu almanız gerekiyor. Ben işlemci soğutucusu olarak Intel LGA2011’in stock fan’ını tercih ettim. Stock fan tercih etmemin yanlış olduğunu düşünebilirsiniz. Ancak burada bir konuya açıklık getirmek istiyorum. BXRTS2011AC kod’lu Intel LGA2011 soğutucusu üzerinde delta fan mevcut. Delta fan’ın ne olduğunu bilenler zaten anlamıştır durumun ne olduğunu 🙂 Delta fan’lar çok güçlü fanlar’dır. Yüksek devirde dönen ve tam güçte döndüğünde rahatsız edecek seviye ses çıkartan fanlardır. Tabi buna görede soğutma kapasitesi yüksek. Stock soğutucunun üstünde delta fan var artık bunu öğrendik 🙂 Stock soğutucuyu ilk olarak aldığınızda zaten LGA1155’in stock fan’ından farklı olduğunu hemen anlıyorsunuz. Üründe kullanılan bakır okadar fazla ki, bu ağırlığına etki ediyor direk. Ancak E5 işlemciyi kullanım sırasında ben hiçbir problem yaşamadım ve 55 derecenin üstünde görmedim işlemciyi.

Memory:

Önceki Lab ortamında kullanmış olduğum Corsair Vengeance DDR3 1600 Mhz Ram‘leri halen kullanmaya devam ediyorum.

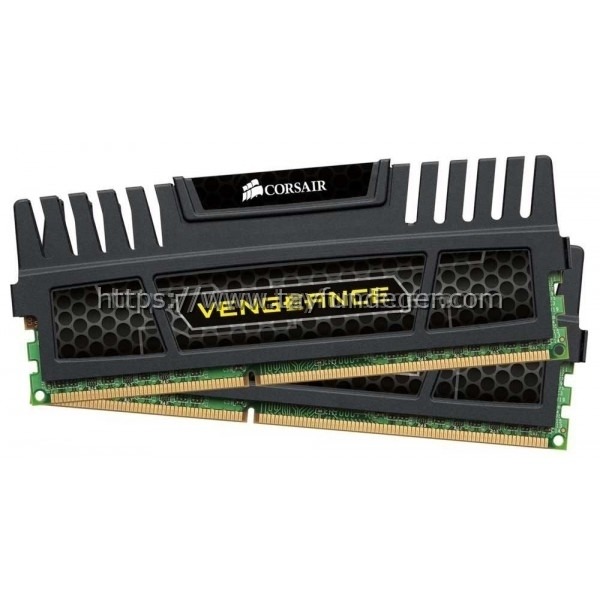

corsair-vengeance

Her iki host üzerinde de 8 tane 8GB Corsair Vengeance Ram bulunmaktadır. Bu ram’leri 2013 senesinde almıştım. Hala aynı ram’leri kullanıyorum şuana kadar hiç bir problem yaşamadım. Ürünün soğutucu bölümü okadar sağlam yapılmış ki, BIOS üzerinden ram’leri 2133mhz’de çalıştırmak istediğinizde bile ram’lerde en ufak bir ısınma olmuyor. Ayrıca, eğer bu ram’lerden alacaksanız kit şeklinde satın almalısınız. Ram’lerin aynı model olması beraber çalışacakları anlamına gelmez. Buyüzden ben bu ramleri alırken kit şekilde alınmıştım. Şuana kadarda hiçbir sorun ile kaşılaşmadım.

PSU:

İşlemci, memory, mainboard bunların hepsi önemli ancak bu sistemlerin elektriğide az tüketmesi gerekiyor. Bunun için bir araştırma yaptım ve fiyat performans açısından Corsair VS450 modelinin uygun olduğunu gördüm.

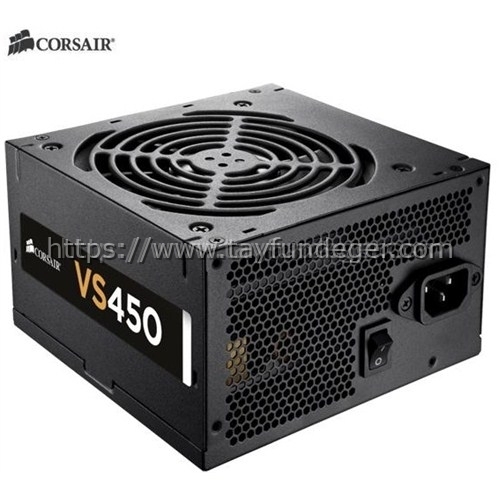

Tacorsair-vs45080+bi Power Supply seçimi oldukça önemli eğer kötü bir PSU alırsanız donanımın arızalanması ve elektrik tüketiminiz buna bağlı olarak artacaktır. Ben özellikle Corsair gibi iyi bir marka seçtim ve Lab makinaları üzerinde herhangi bir ekran kartı olmayacağı için yüksek Watt’lı bir PSU tercih etmedim. Corsair VS450, 80+ özellikli bir güç kaynağı. Yani bu nedemek oluyor. Yük altında enerji tüketiminiz daha düşük olacaktır. Tabi ben fiyat performans açısından Corsair’in bu ürününü tercih ettim ancak daha yüksek maaliyetli çözümlerde mevcut. Eğer Platinum güç kaynağına sahip olursanız enerji tüketiminiz daha da düşecektir.

Rakiplerine göre 12V kanalından 34A güç verebilmeside bu ürünü seçmemde bir etken oldu.

Corsair VS450 ATX Power Supply
AC Input RatingDC Output Rating
AC Input: 200V – 240VDC Output+3.3V+5V+12V-12V+5Vsb
Current: 5AMax Load16A16A34A0.3A2.5A
Frequency: 47Hz – 63HzMaximum Combined Wattage100W408W3.6W12.5W
Total Power: 450W





Umarım faydalı olmuştur.

İyi çalışmalar.
