VMware NSX Part 9 – Transport Zones

tarafından 3 Mayıs 2015 tarihinde VMware, VMware NSX kategorisine yazıldı.

Merhaba,

Bu bölümde Transport Zone‘un nasıl oluşturulacağını ne işe yaradığını anlatacağım. Bir sonraki bölümde ise Logical Switch’e giriş yapacağız. Ancak logical switch oluştururken Transport Zone’a ihtiyacımız olacağı için ilk olarak Transport Zone oluşturmamız gerekiyor. Transport zone bir veya birden fazla vSphere Cluster’ında kullanılabilir. Transport zone’un amacı VXLAN‘ın scope’unu genişletmektir. NSX environment’lerinde bir veya birden fazla transport zone olabilir. Tabi siz isterseniz bu Transport zone’ların kullanım tiplerini değiştirebilirsiniz. Unicast, hybrid ve multicast olarak çalıştırabilirsiniz.



1

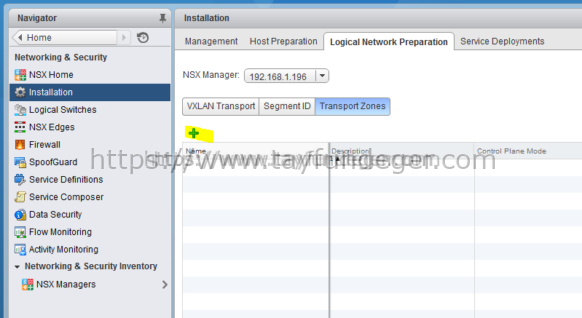

Installation > Logical Network Preparation > Transport Zones bölümüne giriyoruz ve + butonuna basıyoruz.

2

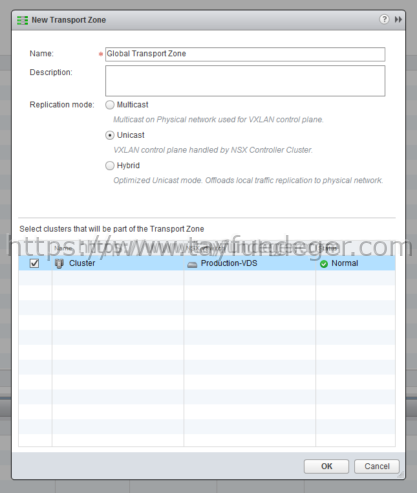

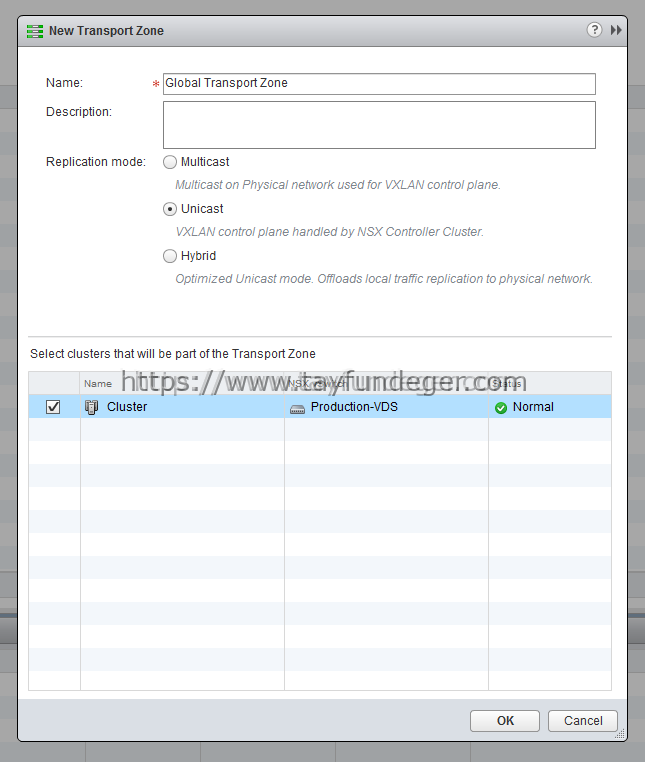

Karşımıza açılan ekranda ilgili bölümleri dolduruyoruz.

  • Name – Transport Zones’a vereceğimiz ismi giriyoruz. Ben Global Transport Zone olarak yazıyorum.
  • Description – Bu transport zone’a özel bir bilgi girmek istiyorsanız bunu description bölümüne girebilirsiniz.
  • Replication Mode – Buradan VXLAN’ın control plane’de hangi yöntem ile bilginin dağıtılacağını belirtiyoruz.
    • MulticastBu mod eski VXLAN dağıtımları yükseltme zamanı yalnızca tavsiye edilir. Fiziksel ağ üzerindeki PIM / IGMP gerektirir.
    • Unicast : Control plane, NSX Controller tarafından yönetilir. Multicast IP adresi veya özel network konfigurasyonu gerekmez.
    • Hybrid : IGMP snooping gereklidir ancak PIM ihtiyacı yoktur.
  • Clusters – Transport Zone’un hangi cluster’larda aktif olacağını seçiyoruz.

Ben burada Unicast mode’u seçiyorum. Aslında özel bir durum olmadığı sürece Unicast seçilmelidir. Yani NSX Controller üzerinden yönetimin yapılması isteniniyorsa bu mode seçilmelidir. Ben burada tek bir cluster seçtim çünkü ortamımda tek bir cluster var. Ancak siz isterseniz daha sonradan farklı cluster’ları ekleyebilirsiniz.

Umarım faydalı olmuştur.

İyi çalışmalar.
