Merhaba,

vCloud Director ile ilgili diğer makale serilerine aşağıdaki link’lerden ulaşabilirsiniz.

vCloud Director 5.1 Kurulumu Bölüm 1 – Ön gereksinimler

vCloud Director 5.1 Kurulumu Bölüm 2 – SQL Server konfigurasyonu

vCloud Director 5.1 Kurulumu Bölüm 3 – Redhat Enterprise Linux 6 Kurulumu

vCloud Director 5.1 Kurulumu Bölüm 4 – Self-Signed Sertifika oluşturma<

vCloud Director 5.1 Kurulumu Bölüm 5 – Firewall / IP adresi konfigurasyonu

vCloud Director 5.1 Kurulumu Bölüm 6 – BIN dosyasını vCloud Director’a kopyalamak

vCloud Director 5.1 Kurulumu Bölüm 7 – vCloud Director kurulumu

vCloud Director 5.1 Kurulumu Bölüm 8 – vShield kurulumu-konfigurasyonu

vCloud Director 5.1 Kurulumu Bölüm 9 – vCloud Director ayarları

vCloud Director 5.1 Kurulumu Bölüm 10 – vCenter’i eklemek

vCloud Director 5.1 Kurulumu Bölüm 11 – Provider VDC oluşturmak

vCloud Director 5.1 Kurulumu Bölüm 12 – External Network oluşturmak

vCloud Director 5.1 Kurulumu Bölüm 13 – Organization oluşturmak

vCloud Director 5.1 Kurulumu Bölüm 14 – Organization’a resource tanımlanması

vCloud Director 5.1 Kurulumu Bölüm 15 – Virtual Machine oluşturma

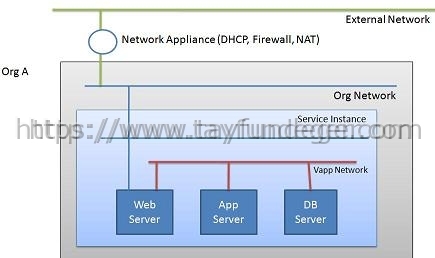

Bu bölümde sizlere vCloud Director üzerinde External Network’un nasıl oluşturulacağı hakkında bilgi vereceğim. Ben bu yazımda vCloud Director’un Network bölümünü genel olarak anlatacağım. Detayları olarak ayrıca bir yazı yazacağım. vCloud Director Networking ‘de 3 katman vardır bunlar;

  • External Network
  • Organization Network
  • Vapp Network

1

External Network:

vCloud Director içerisinde oluşturulan virtual machine’lerin dış dünya ile konuşmasını sağlayan network’dur. vSphere üzerinde bulunan bir portgroup’u vCloud Director’e göstererek virtual machine’lerin dış dünya ile iletişimini sağlar. External network’u yanlızca VCD Administrator yetkisi olan kişiler oluşturabilir.

Organization Network:

Organization; VCD içerisinde kullanıcı grubunu temsil eden mantıksal bir yapıdır . Bir işletmenin (Maliye, pazarlama vb ) çeşitli bölümler olarak düşünebilirsiniz veya bir işletme içerisindeki farklı işletmeler olarak düşünebilirsiniz . Organization altında olan virtual machine’ler vapp altında gözükecektir. Vapp sayesinde virtual machine’leri belli bir sıra ile başlatabilir veya hepsini aynı anda power on hale getirebilirsiniz.

Organization network, vApps arasında ve ayrıca dış ağlara bağlantı sağlar .External bir network’e bağlanırken bu bağlantı vShield üzerinden geçirilir. Tercihe göre vShield üzerinde NAT,Firewall, DHCP özelliğide kullanılabilir.

Vapp Network:

Vapp network, sadece sanal makinalar arasında olur.  Virtual machine’ler birbirleri ile haberleşmeyi vapp network’u üzerinden gerçekleştirirler. Aslında Vapp network kendi aralarında çeşitli kategorilere ayrılıyor ancak onu farklı bir başlıkta anlatacağım.

Şimdi vCloud Director üzerinde External Network oluşturmak için vCloud Director’e bağlanıyoıruz.

2

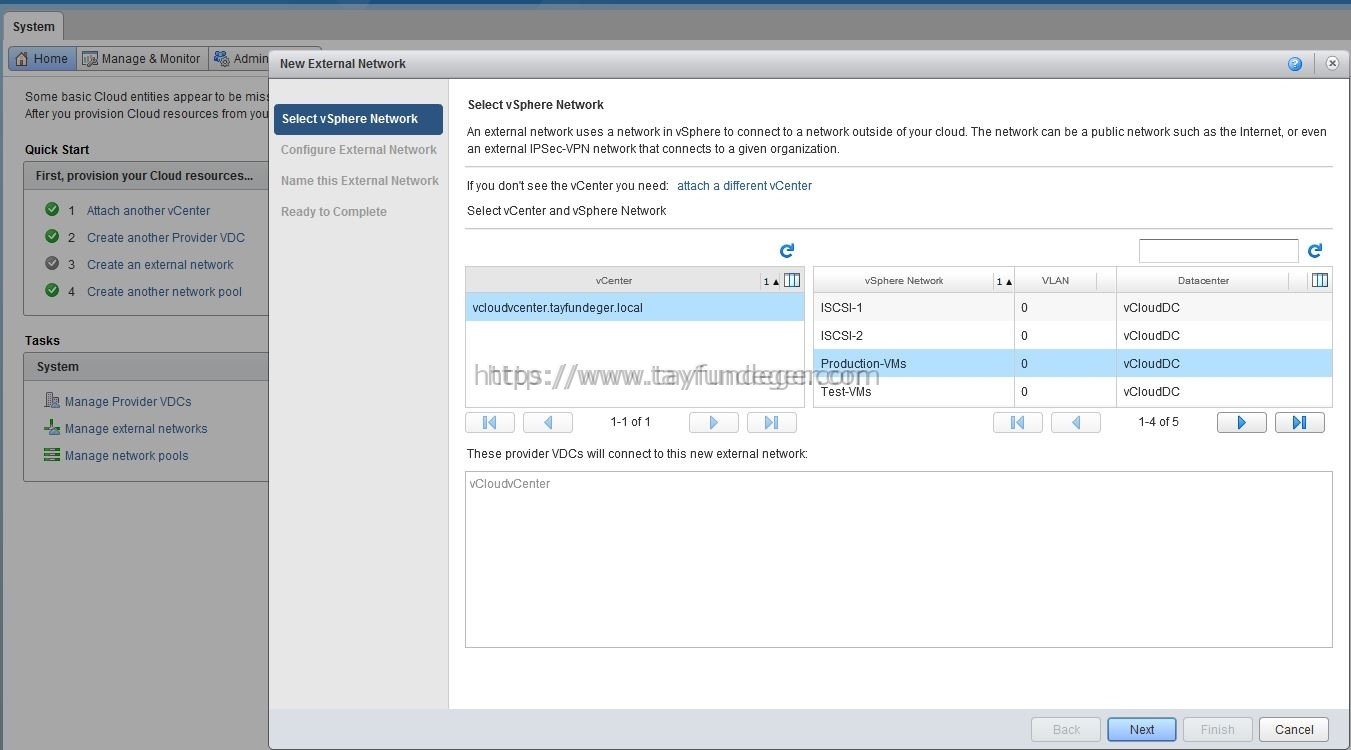

Home bölümünde yer alan Create an external network butonuna basıyoruz. Karşımıza açılan ekranda vCenter’imizi seçiyoruz. vCenter’imizi seçtikden sonra karşımıza o vCenter üzerinde oluşturulmuş network geliyor. External network için hangi portgroup’u kullanmak istiyorsanız onu seçiyoruz ve Next ile devam ediyoruz.

3

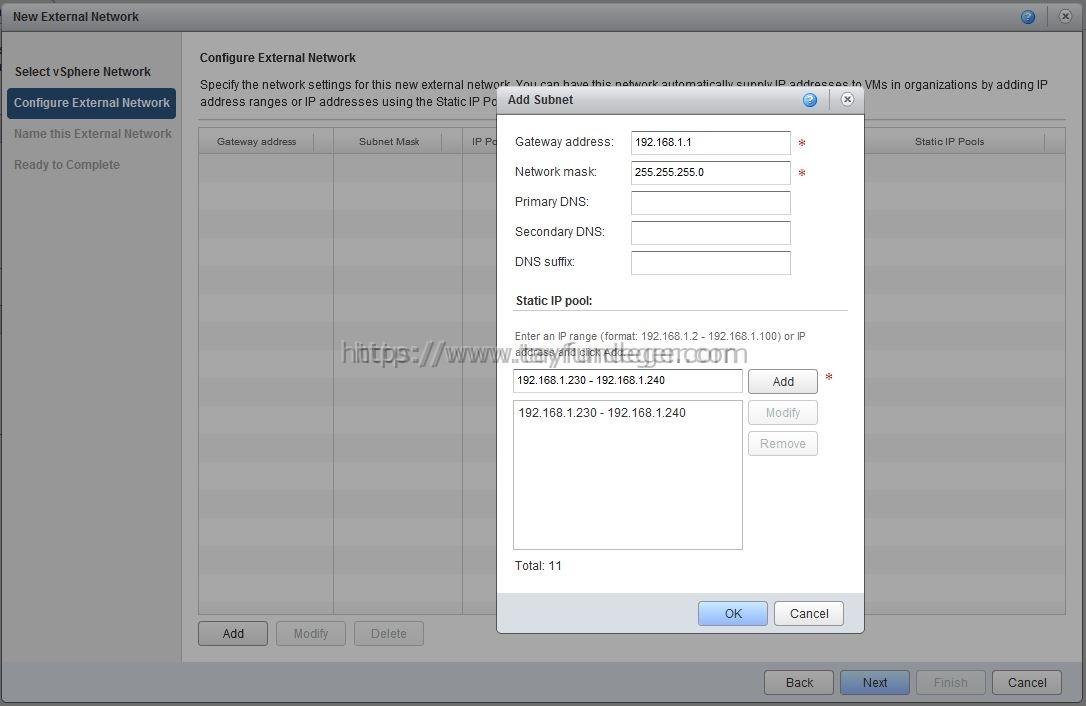

Seçmiş olduğumuz portgroup’un kullanacağı IP aralığını belirtiyoruz. Next ile devam ediyoruz.

4

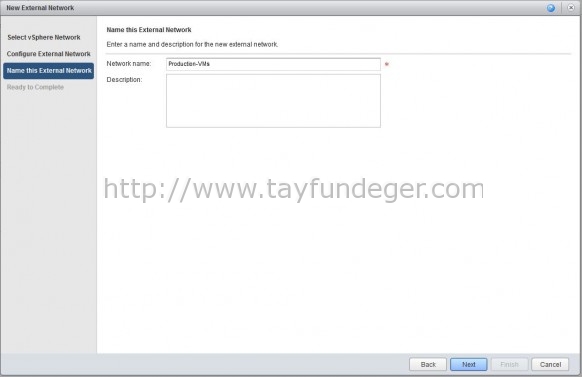

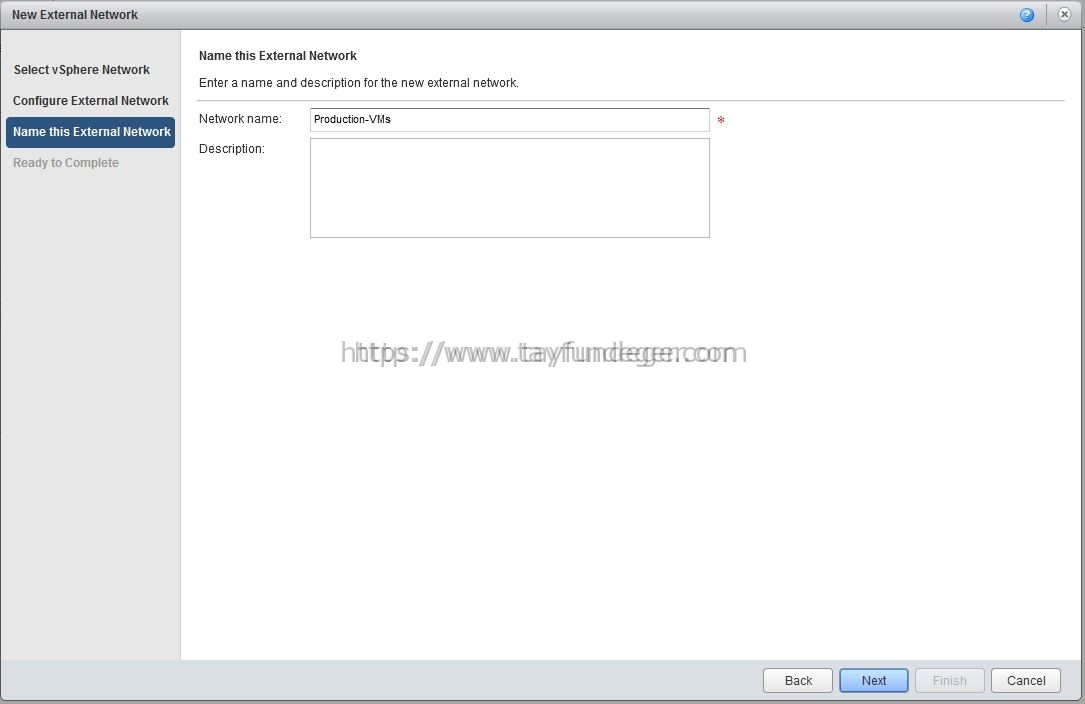

Oluşturduğumuz External network’e bir isim veriyoruz Next ile devam ediyoruz.

5

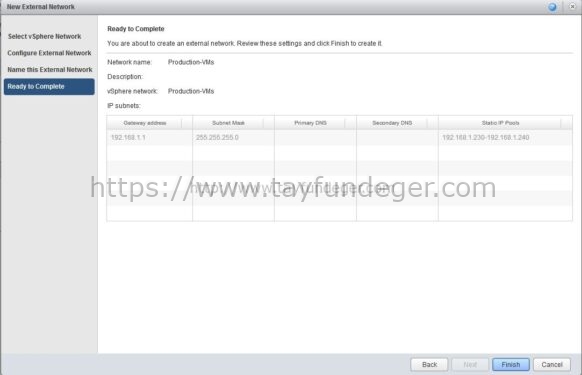

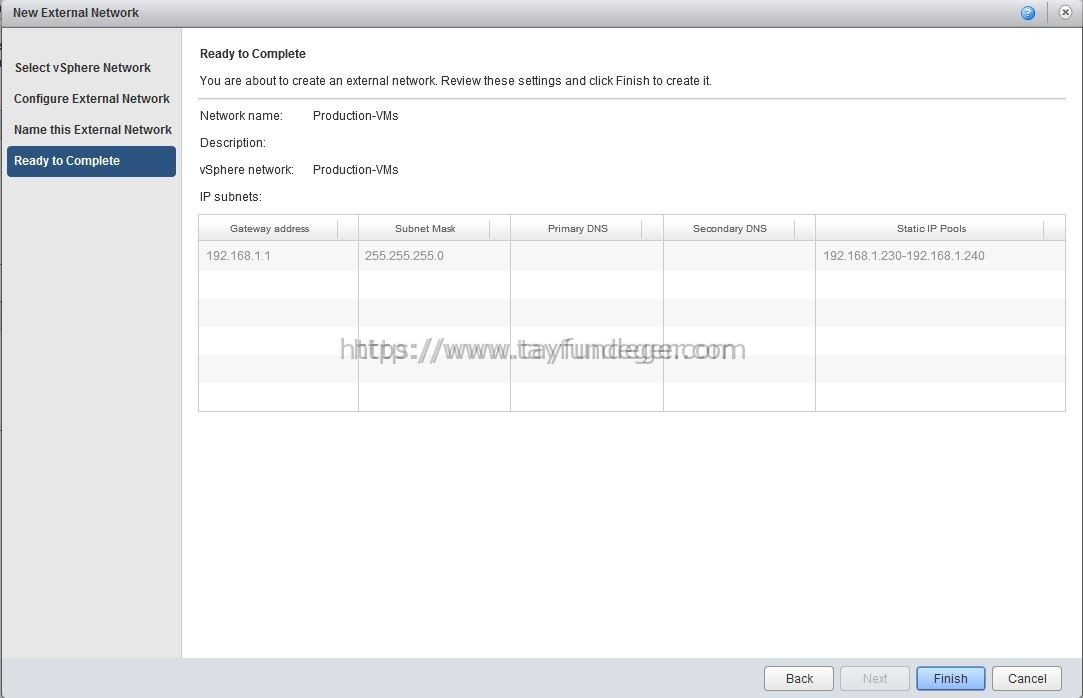

Yaptığımız işlemleri görüyoruz ve Finish butonu ile işlemi sonlandırıyoruz.

6

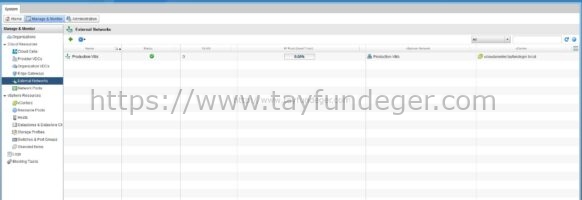

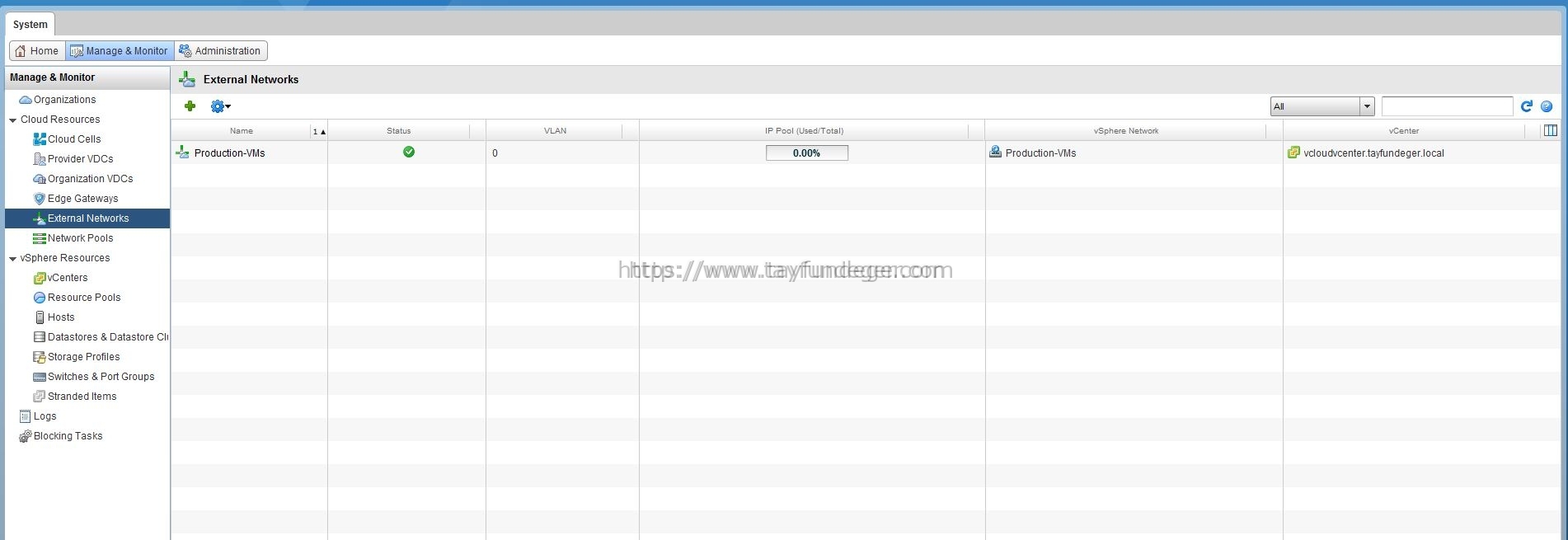

Manage & Monitor bölümüne giriyoruz ve oluşturduğumuz External network’u görüyoruz.

External network’u oluşturduk birsonraki bölümde Organization oluşturacağız.

İyi çalışmalar.
