ESXi 6 üzerinde Microsoft Cluster – Bölüm 5

tarafından 12 Haziran 2016 tarihinde Microsoft, VMware, VMware ESXi, VMware vCenter kategorisine yazıldı.

Merhaba,

Bir önceki bölümde birden fazla ESXi bulunan ortamda Microsoft Cluster’ın oluşturulması ile ilgili bilgi vermiştim. Bu yazımda ise Fiziksel makinalar ile virtual machine’lerin Microsoft Cluster veya Failover Cluster olarak kullanabilmesini anlatacağım. Bu makale serisinin 1. bölümünde de bu konu ile ilgili detaylı bilgi vermiştim.

Fiziksel ve Virtual machine’lerin Cluster yapılması:

Her fiziksel makinanın karşılığında bir virtual machine oluşturup bunları MSCS olarak kullanabilirsiniz. Burada yapacağımız işlem standby host cluster olarak bilinmektedir.

Standby host cluster’ın kurulması için aşağıdaki hardware ve software gereksinimlerin karşılanması gerekmektedir.

  • Bu yapının oluşturulması için ESXi‘in aşağıdaki özelliklere sahip olması gerekir:
    • 2 fiziksel network uplink’i olmalıdır. Bunlar MSCS cluster’ına private ve public olarak dedicated olmalıdır.
    • 1 fiziksel network uplink’i VMkernel için dedicated edilmelidir.
  • RDM’de physical compatibility mode’unu kullanın. Virtual disk veya virtual compatibility mode’u kullanmayın.
  • Windows fiziksel sunucu içinde kullanılan Fibre Channel (FC) HBA (QLogic veya Emulex) için STORport Miniport driver’larını kullanın.
  • Fiziksel sunucularda veya virtual machine’lerde Multipathing software kullanmayın.
  • Standby host konfigurasyonu için host ile storage array arasında tek fiziksel path kullanın.

İlk node’un oluşturulması:

Standby host kurulumu için ilk node’da fiziksel bir sunucu kullanacağız. Fiziksel sunucu üzerine MSCS cluster kurulumu ile ilgili Microsoft Cluster Service dökümanlarını inceleyebiliriniz.

Fiziksel sunucu’nun konfigurasyonu yapılırken aşağıdaki ayarları kullanabilirsiniz.

Component

Requirement

Windows Cluster Administrator application

Windows 2003 için Advanced minimum configuration kullanılır.

Network adapters

2 network uplink’i gereklidir.

Storage

ESXi üzerinde bulunan virtual machine ile fiziksel sunucu aynı storage ‘a erişim sağlamalıdır.

Operating system

Her fiziksel sunucuya işletim sistemi kurulmalıdır.

İkinci node’un oluşturulması:

İlk node’u create ettikden sonra virtual machine’e 2 network kartı ekleyip işletim sistemini virtual machine üzerine kuracağız. Biz burada virtual network kart’larını private network ve public network bağlantısı için kullanacağız. Private sayesinde cluster olan virtual machine’ler arasında hearbeat paketleri gönderebileceğiz.

Creation type

Create a new virtual machine’i seçiyoruz

Name and folder

İsmini giriyoruz ve bulunacağı yeri seçiyoruz.

Compute resource

Virtual machine’in bulunacağı cluster, host, vApp veya resource pool’u seçiyoruz.

Storage

 Virtual machine’in configuration dosyasının ve vmdk’nın bulunacağı datastore’u seçiyoruz..

Compatibility

 Host veya cluster birden fazla VMware virtual machine version’u support eder. Virtual machine için uyumlu olan version’u seçiyoruz.

Guest operating system

 Virtual machine’in içine kuracağımız işletim sistemini seçiyoruz.

Customize hardware

 Virtual machine’in hardware özelliklerini ayarlıyoruz.

Ready to Complete

 Yaptığımız işlemlerin kısa bir özetini görüyoruz ve son kez kontrol ediyoruz.

Yukarıdaki işlemleri tamamladıktan sonra Finish butonu ile virtual machine’i create ediyoruz.

Virtual machine’ini create ettikden sonra sağ click Edit Settings butonu ile virtual machine’in ayarlarına giriş yapıyoruz. Add butonuna basıp yeni bir network kartı ekliyoruz. Private ve Public olarak iki network kartına sahip olmamız gerekiyor. İşlemlerin hepsini tamamladıktan sonra artık Windows Server işletim sistemini virtual machine’e kurabilirsiniz.

İkinci node’a harddisk eklenmesi:

İlk node fiziksel olduğu için burada tanımlamış olduğumuz quorum ve shared disk’de yaptğımız işlemlerin hepsini ikinci node içinde yapıyoruz.

İşlemlere başlamadan önce vSphere Web Client’a login oluyoruz. Sonrasında aşağıdaki adımları takip etmemiz gerekiyor.

7

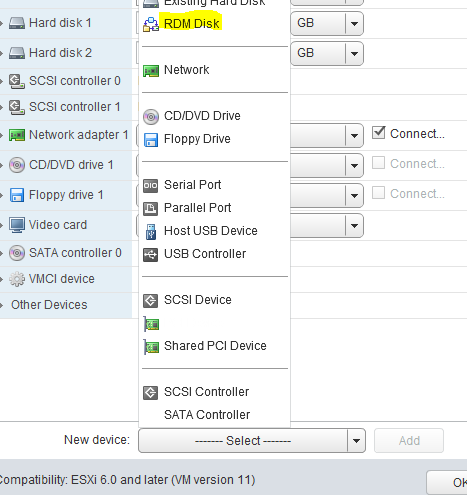

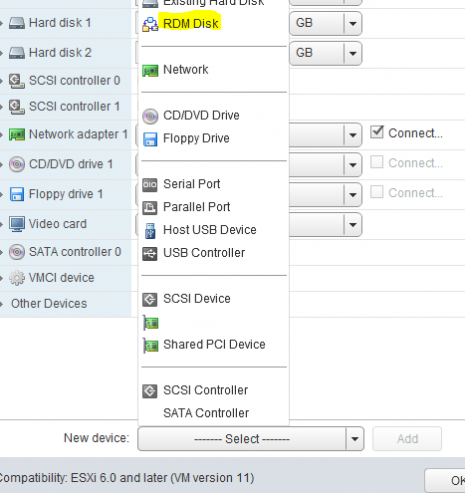

1- Virtual machine üzerinde sağ click edit settings’e giriş yapıyoruz. New device’a basıp RDM Disk’i seçiyoruz ve Add butonuna basıyoruz.

2- Unformatted durumda olan LUN’u seçiyoruz.

3- Datastore’u seçiyoruz. Bu datastore SAN olması gerekmektedir. Çünkü RDM disk’i kullanabilmek için bir RDM’İn bulunacağı bir point noktası belirtmeliyiz.

4- Physical compatibility mode’u seçiyoruz.

5- Yeni virtual device node seçiyoruz. Örnek SCSI 1:0.

Not: Kesinlikle SCSI 0 ‘ı kullanmayın. Çünkü bu controller’ı işletim sistemini kurarken kullanmıştık.

6- Disk oluşturma işlemini tamamlıyoruz. OK butonu ile buradan çıkıyoruz. Disk ekleme işlemini tamamlıyoruz böylece.

7- Virtual machine’in scsi controller’ını değiştirebilirsiniz. SCSI Controller Type’ları işletim sistemine göre değişmektedir.

Operating System

Type of Controller

Windows Server 2003 SP1 and SP2

LSI Logic Parallel

Windows Server 2008 SP2 and above

LSI Logic SAS

Windows Server 2008 SP2 and above

VMware Paravirtual

Yukarıdaki listeden support edilen işletim sistemi ve bunların karşısında support edilen controller’lar yazmaktadır.

8- OK butonuna basıyoruz ve buradan çıkıyoruz.

9- Virtual machine’in edit settings’ine giriyoruz ve SCSI Controller’ı genişletip burada SCSI Bus Sharing’i Virtual olarak seçiyoruz. Tüm işlemleri tamamladıktan sonra buradan OK butonu ile çıkabilirsiniz.

Microsoft Cluster Service’in kurulması:

İlk ve ikinci node’u kurduktan sonra Microsoft Cluster service‘i konfigure etmeniz gerekiyor. Tabi bu işlem sadece Windows Server 2003 için geçerli.

Microsoft Cluster’ın kurulumu ve konfigurasyonu için Microsoft’un sitesini ziyaret edebilir oradan detaylı bilgi alabilirsiniz.

Umarım faydalı olmuştur.

İyi çalışmalar.
